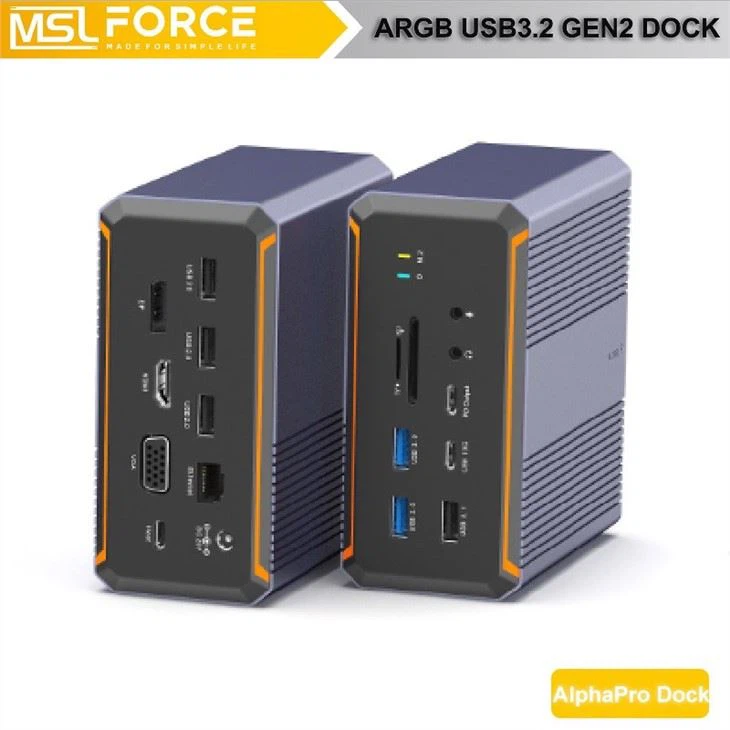

HDMI2. 0 ب DisplayPort1.4 Triple Video Matrix Solution MST Dock
الوصف
معلمات التقنية
| مدخل USB 3.2 Gen2 (10g) | عدد 1 منفذ USB TYPE-A 10G, عدد 2 منفذ USB TYPE-C 10 G ، عدد 2 منفذ USB TYPE-A 5G3 منافذ USB TYPE-A 2. 0 480 ميغابت في الثانية. إجمالي 8 منافذ USB ، يسمحلتوصيل أجهزة USB ، بما في ذلك لوحة المفاتيح والماوس وجهاز استقبال لاسلكي 2.4G وقرص الحالة الصلبة وما إلى ذلك |
| USB 3. 2 10 سرعة نقل G. | سرعة نقل USB 3.2 Gen2: اكتب أكبر من أو يساوي 900 ميجابايت / ثانية ، اقرأ أكبر من أو يساوي 950 ميجابايت / ثانية |
| سرعة نقل USB-C (10 جرام) | سرعة نقل USB-C: اكتب أكبر من أو يساوي 900 ميجابايت / ثانية ، اقرأ أكبر من أو يساوي 950 ميجابايت / ثانية |
| سرعة نقل USB 3.2 Gen 1 5 G. | سرعة نقل USB 3.2 Gen1: اكتب أكبر من أو يساوي 400 ميجابايت / ثانية ، اقرأ أكبر من أو يساوي 500 ميجابايت / ثانية |
| USB 2. سرعة نقل 0 | USB 2. 0 سرعة الإرسال: كتابة أكبر من أو يساوي 20 ميجابايت / ثانية للقراءة أكبر من أو يساوي 30 ميجابايت / ثانية |
| تموج الجهد الناتج DC 5V ± 5 بالمائة أقل من أو يساوي 150mV | منفذ USB 3.2 A و USB-C الحالي يحد من منفذ الإخراج الحالي المستقل الذي يحد 1.5A USB 2. 0 الحد الحالي المنفصل 0. 5A |
| نوع بطاقة الذاكرة | يدعم UHS-I (sd / sdhc / sdxc)SD و TF دعم القراءة والكتابة في وقت واحد |
| ميكروفون وسماعة للصوت | معدلات أخذ العينات 8 كيلو هرتز ، 11.025 كيلو هرتز ، 12 كيلو هرتز ، 16 كيلو هرتز ، 22.05 كيلو هرتز ، 24 كيلو هرتز ، 32 كيلو هرتز ، 44.1 كيلو هرتز و 48 كيلو هرتز (افتراضي) |
| إيثرنت RJ45 | يدعم معدل الإرسال معدل نقل 10/100 / 1000m ووظيفة إيقاظ الشبكة تدعم معايير الدعم التحكم الكامل في التدفق المزدوج (IEEE 802.3x) متوافق تمامًا مع IEEE 802.3 و IEEE 802.3u دعم ترميز الأولوية IEEE 802.1p للطبقة 2 دعم علامات IEEE 802.1Q VLAN دعم IEEE 802.3az -2010 (EEE) |
| M.2 نقل البيانات | دعم (M.2 sata plus M.2 nvme) بروتوكو مزدوجl السرعة المقاسة M 2 M-KEY NVME SSD كتابة أكبر من أو تساوي 950 ميجابايت / ثانية قراءة أكبر من أو يساوي 980 ميجابايت / ثانية. السرعة المقاسة M 2 B plus M-KEY SATA III SSD. اختبار عن طريق كتابة أكبر من أو يساوي 480 ميجابايت / ثانية قراءة أكبر من أو تساوي 500 ميجابايت / ثانية. (CrystalDiskMark أو مقياس أداء _ القرص _) |
ميزة USB C PD:
يستخدم رأس أنثى USB C لشحن الأجهزة المتوافقة مع بروتوكول PD مثل iPhone و iPad
يتوافق جهد الإدخال مع بروتوكول USB PD (5 فولت / 3 أمبير ، 9 فولت / 2.22 أمبير ، 12 فولت / 1.67 أمبير بحد أقصى 20 واط)
ميزة ARGB:
ARGB (Addressable RGB) هي تقنية إضاءة هي ببساطة أكثر من ذلكنسخة مطورة من RGB. بينما يمكن ضبط إضاءة RGB فقط لعرض لون واحد عبر مصابيح LED الخاصة بها ، يمنحك ARGB التحكم في كل مصباح LED فردي. يمكن عمل دورة ألوان مذهلة ، وميض ، ومزامنة الصوت ، والمزيد باستخدام ARGB. تبحث MSLFORCE ARGB MST DOCK عن شركاء وموزعين وتاجر علامات تجارية وتاجر متجر ويب في جميع أنحاء العالم.
درجة حرارة العمل. ميزة :
تستخدم مروحة التبريد المدمجة لتقليل درجة حرارة المنتج
يوصى باستخدام حجم المروحة لاستخدام مروحة مماثلة لحجم منفاخ 30x30x4 مم ، مع ضوضاء منخفضة
التحكم في سرعة المروحة "يتم استخدام MCU للتحكم في السرعة من خلال اكتشاف تغيير مقاومة PTC على PCBA
فمثلا:
أ. عندما تكون درجة الحرارة 25 درجة في درجة الحرارة العادية ، فإنها لا تدور
ب. عند 45 درجة ، وسرعة متوسطة 2500 دورة في الدقيقة
ج. عند 55 درجة ، 5000 دورة بأقصى سرعة
يتم ضبط درجة الحرارة والسرعة المحددة بواسطة البرنامج وفقًا لمواصفات المروحة المختارة والاختبار الفعلي "
براءات اختراع عملية جديدة وبراءات اختراع تصميم في متناول اليد. سيتم إطلاقه والإنتاج الجماعي في سبتمبر 2022.
هناك ثلاث نسخ نهائية من هذا المظهر.
رقم الموديل: UC69PD01
•بدون حاوية M.2
رقم الموديل: UC69PD02
•محول طاقة تيار متردد (20 فولت 6.95 أمبير) * 1 بالإضافة إلى PD20W النوع C انتاج *1
ما الذي يمكنك فعله باستخدام حاوية فتحة M.2 SDD
يمكنك توصيل محرك أقراص SATA / PCI-E M.2 SSD بالفتحة المدمجة في MSLFORCE Dock. وبالتالي يصبح المحور متعدد المنافذ محركًا خارجيًا. يمكن أن تكون بطاقات M.2 أحادية الجانب أو على الوجهين بحجم يصل إلى 22 × 80 مم ، 22 × 60 مم ، 22 × 42 مم ، 22 × 30 مم. لا يحتوي صندوق M.2 الخارجي على قيود على السعة لمحركات أقراص الحالة الثابتة ويدعم الوظائف الحديثة مثل TRIM.
رقم الموديل: UC69PD01ARGB
•بدون حاوية M.2
•مصباحان LED لشريط زخرفي RGB ، يدعمان Addressable RGB أيضًا.
تتبع MSLFORCE اتجاهات العصر. قم بتطوير الإصدار الرئيسي الخاص به من محطة إرساء USB A والوصول إليه في مخرج الفيديو 3840x2160 @ 60 هرتز عند منفذ HDMI و 5k Dock 5120x2880 @ 60hz ، والأهم من ذلك ، نقوم بترقية ميزته لإضافة مخرج توصيل طاقة PD20W لشحن أجهزة PD الخاصة بك. مثل Smart Phone و iPAD Pro 2020/2021/2022 مع USB TYPE-C وما إلى ذلك. هذه الميزة تختلف تمامًا عن المنافسين الحاليين. و "لن ينتهي الابتكار أبدًا.
يوجد منفذ واحد للتنزيل من USB3.2 GEN2 أنثى ، قم بتوصيل الكمبيوتر ، كمبيوتر الألعاب ، التوصيل والتشغيل ، دعم USB C القابل للعكس.
أثناء استخدام شريحة DL6950 USB Video Graphic ، فهي عبارة عن حل USB خالص يمكن توصيله بأي مضيف بموصلات USB-A أو USB-C ، مما يوفر حل إرساء متوافق تمامًا مع الإصدارات السابقة ومقاومًا للمستقبل. قم بتوصيله ويعمل.
MSLFORCE طور كبلًا جديدًا يضم 2 في 1 10 كبل كامل الميزات. يمكن أن يكون على مضيف USB TYPE- A أو USB TYPE- C على الكمبيوتر المحمول والكمبيوتر الشخصي و MacBook و Chromecast Book وحتى على أجهزة الكمبيوتر الأخرى ذات الجهد العالي المطلوب.
USB A ذكر إلى أنثى USB C هو محول 10G قابل للعكس. يعمل عندما يكون الكمبيوتر المحمول هو منفذ USB TYPE-A فقط.
USB C male to USB C male عبارة عن كابل قابل لإعادة النظر 20 جيجا ، وهو يعمل عندما يحتوي الكمبيوتر المحمول على منفذ Thunderbolt 3 ، USB C كامل الميزات.
متوافق مع الاتجاه الهبوطي:
منفذ HDMI عدد 2 منفذ DisplayPort × 2 | 4K @ 60HZ. 2560X1440 @ 60HZ ، 1080P @ 60HZ ، 720P @ 60HZ ، 480p @ 60hz ، كما أنها تدعم 1080P @ 120HZ إلخ. تصنيف فريش - Chipset DisplayLink6950 |
| واجهة منفذ DP | DP1.4 plus بالإضافة إلى Portocol بسرعة 4k @ 60hz ، يدعم HDCP2.2 / 1.4 |
| واجهة منفذ HDMI | HDMI2. 0 Portocol بسرعة 4k @ 60hz ، دعم HDCP2.2 / 1.4 |
| عمق اللون | 8 بت ، 10 بت ، 12 بت |
| التدرج اللوني | RGB / YCC444 ، RGB / YCC422. RGB / YCC420 |
| EDID | PC Recoginized EDID لأجهزة العرض |
| HDR | HDR10 بلس |
| تصنيف عينة الصوت | الأعلى. 48 كيلو هرتز @ 16 بت |
| صوت 2.1 / 5.1 / 7.1 | دعم AC3 ، DTS ، lpcm 5.1 ، 7.1 ، تزامن الصوت والصورة |
| طول كابل HDMI المثالي | <3m at="" 4k@60hz=""><5m at="" 4k@30hz=""><15m at=""> |
| طول كابل DP المثالي | <3m at="" 4k@60hz=""><5m at=""> |
| النوم أو الاستيقاظ أو إعادة التشغيل | يمكن عرض إعادة تشغيل مصدر الإشارة أو إيقاظ النوم بشكل طبيعي |
