سوء فهم حول واجهات VGA و DVI و HDMI

في الأجهزة عالية الدقة حاليًا ، تتمثل الواجهات الرئيسية في DVI و HDMI و VGA . لقد تم تضليل العديد من المستخدمين من خلال بعض الأساليب المتعمدة أو غير المقصودة ، وقد نشأت بعض حالات سوء الفهم التقنية على هذه الواجهات. فما الفرق بين هذه الواجهات الثلاثة؟ ضع جانبا سوء التفاهم الخاص بك وفهم صحيح DVI ، HDMI ، VGA.

سوء فهم حول VGA ، DVI ، HDMI

سوء الفهم 1: HDMI هو HD ، VGA ليس كذلك. هذه الثلاثة ليست مكافئة ، HDMI و VGA كلاهما طريقتان لنقل الإشارات ، و HD يشير إلى دقة الفيديو. يدعم HDMI HD ، كما يدعمه VGA. يدعم HDMI حاليًا تنسيق HD 1920 * 1080P ، ويدعم VGA دقة مختلفة من 640 * 480 إلى 2560 * 1600. يشير HD إلى دقة وضوح عالية للغاية ، بما في ذلك: 1280 * 720i ، 1280 * 720P ، 1920 * 1080i ، 1920 * 1080P وغيرها من التنسيقات. من الدقة الحالية ، يمكن لدعم VGA دقة أعلى بكثير من HD.

سوء الفهم 2: عرض النطاق الترددي HDMI مرتفع ، عرض النطاق الترددي VGA منخفض. لذا فإن HDMI أفضل من VGA. عرض النطاق الترددي لـ HDMI هو عرض نطاق الإشارة الرقمية ، و VGA هو عرض نطاق الإشارة التناظرية ، وهي طريقة إرسال تقنيتين مختلفتين. إذا كنت تريد المقارنة ، فيمكنك مقارنة الدقة نفسها ، مثل الوضوح العالي ، HDMI يتطلب عرض النطاق الترددي 2.2 جيجاهرتز ، ويحتاج VGA فقط إلى النطاق الترددي 172MHz. لكن النطاق الترددي العالي لا يعني أن HDMI ينقل المزيد من إشارات الفيديو ، فقط بسبب الاختلاف في تقنية الإرسال.

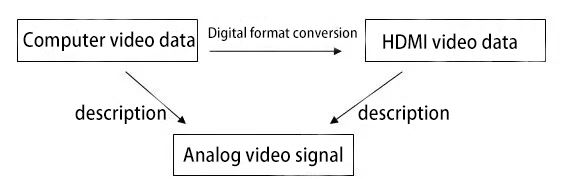

سوء الفهم 3: لا تتطلب إشارة HDMI تحويل رقمي إلى تمثيلي ، دون فقد إشارة ؛ تتطلب إشارة VGA تحويلًا رقميًا تمثيليًا ، وفقدان الإشارة كبيرًا. وعلى الرغم من أن HDMI لا يتطلب تحويلًا رقميًا تمثيليًا ، فلا يزال يتعين عليها إجراء تحويل رقمي إلى رقمي. بغض النظر عن أي نوع من عملية التحويل هو ، ما يتم تحويله إلى هو وصف للإشارة الكهربائية التناظرية. علاقتهم هي كما يلي:

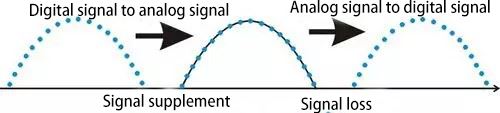

تتكون الإشارة الموصوفة بالإشارة الرقمية من نقطة واحدة ، وهي غير متسقة في تغيير الإشارة ، وتغيير الإشارة التناظرية هو منحنى مستمر ، لذلك تعطي الإشارة المحاكاة إحساسًا أفضل بالواقع. عندما يتم تحويل إشارة رقمية إلى إشارة تمثيلية ، يكون الإخراج المباشر أيضًا نقطة (نقطة أخذ العينات للإشارة الرقمية) ، ويتم إنشاء الجزء غير الموصوف تلقائيًا بواسطة برنامج التحويل (على غرار تقنية مكافحة التعرجات ثلاثية الأبعاد) لتكوين إشارة الموجة التناظرية المستمرة. عندما يتم تحويل إشارة تمثيلية إلى إشارة رقمية ، يتم تحويل الإشارة التناظرية المستمرة إلى إشارة رقمية تصف النقطة ، وتصبح الإشارة غير مكتملة. من هذه العملية ، يتم تحسين تحويل الإشارات الرقمية إلى إشارات تمثيلية بدلاً من فقدانها ، ويتم تحويل الإشارات التناظرية إلى إشارات رقمية مع فقد. في عملية نقل VGA ، يمكن إهمال فقدان إشارة لوحة VGA إلى LVDS التي تقود لوحة LCD ، لأنه في حالة نفس معدل أخذ العينات الرقمية في النهايتين الأمامية والخلفية ، فإن هذه الإشارات المفقودة هي في الأصل (عندما يتم تحويل الإشارة الرقمية إلى إشارة تمثيلية) البرنامج تلقائيًا. الجزء المملوء ليس فقدان الإشارة الأصلية مصدر إشارة رقمية. الشكل:

سوء الفهم 4: HDMI هي إشارة رقمية ، تتمتع بقدرة قوية على تصحيح الأخطاء في توهين الإشارة. تستخدم إشارة HDMI تقنية TMDS وهي عبارة عن إرسال في الوقت الفعلي. يختلف هيكل TMDS عن تقنية حزم البيانات. يحتوي نقل حزم البيانات فقط على وظائف تصحيح أخطاء إشارة معينة ، مثل تقنية حزم بروتوكول الإنترنت وتقنية الحزمة الصغيرة في فيديو Displayport.

سوء فهم 5: يبلغ الحد الأقصى لعمق HDMI 48 لونًا ، لذلك يكون التأثير جيدًا. نظرًا لتكنولوجيا اللوحة الكريستالية السائلة ، فإن صور أجهزة التلفاز الكريستالية والشاشات التي نراها هي 8 بت أو 10 بت ، لأن التيار تكنولوجيا لوحة LCD يمكن أن تحقق هذه الخطوة فقط. ليس فقط لوحة LCD ، ولكن أيضًا مصدر HD الذي قمنا بتنزيله على الشبكة هو 8 بت أو 10 بت. سواء كان مصدر الإشارة أو جهاز العرض الطرفي ، فإن عمق اللون العالي ليس سوى شيء نظري ، دون أي قيمة عملية. إذا كنت أمام شاشة LCD ، يمكنك ضبطه على الفور وتغيير لون 32 بت من خاصية العرض إلى 16 رقمًا ومعرفة ما إذا كان هناك أي تغيير في الصورة أمامك.

بعد فهم سوء الفهم ، أوصي ببعض المنتجات عالية الجودة من MSL هنا.

NO. 1 OEM مورد مخصص في الصين 1080P الذهب النشط مايكرو HDMI إلى محول VGA ذكر إلى أنثى محول الفيديو كابل مع إدخال الصوت ستيريو 3.5mm - أسود لجهاز HDMI صغير ، طول الكابل 20CM

http://www.mslforces.com/cable-and-adapter/hdmi-adapter/customized-oem-supplier-in-china-gold-plated.html

تخصيص:

المدخلات: مايكرو HDMI ذكر (النوع D)

الإخراج: VGA أنثى + 3.5 ملم الصوت

القرارات المدعومة: 480i / 480p / 576i / 576p / 800x600 / 720i / 720p / 1280x1024 / 1600x1200 / 1080i / 1080p

دعم الصوت: نعم

طول محول التحويل: 24 سم / 0.8 قدم

طول الكابل الصوتي: 100 سم / 3.3 قدم

جهاز متوافق

متوافق مع الهاتف الذكي والكمبيوتر اللوحي والكاميرا الرقمية و MP4 وبعض الأجهزة الأخرى مثل Acer Aspire Switch 10 و Asus Transformer Book 10.1 بوصة و Lenovo Yoga 2 Pro Convertible Ultrabook Tablet و Lenovo Yoga 3 و Nexus 10 و Samsung ATIV Smart PC 500T و Samsung Galaxy S6 Edge، Samsung Series 9 Ultrabook، Winbook TW700 Tablet

حزمة تشمل ما يلي:

1 × مايكرو HDMI إلى كابل VGA

1 × 3.5 ملم كابل الصوت

Mslchina Limited هي واحدة من أكبر الموردين الصينيين لمورد تصنيع المعدات الأصلية المخصص في الصين HDMI 1080p النشط مطلي بالذهب إلى vga محول ذكر إلى أنثى كابل الفيديو محول مع إدخال الصوت ستيريو 3.5mm - أسود لجهاز HDMI صغير ، طول الكابل 20 سم ، وتوفير الانترنت مبيعات مع انخفاض السعر. نحن مجهزة بمصنع إنتاجي. يرجى أن يكون حرا في الجملة المنتجات السائبة العلامات التجارية الشهيرة في الأوراق المالية منا.

NO.2 Wholesale1080P ميني اتش دي ام اي ميل الى في جي اتش دي فيديو كونفيتور كيبل في الصين اللون (اسود ، ابيض)

http://www.mslforces.com/cable-and-adapter/hdmi-adapter/wholesale1080p-mini-hdmi-male-to-vga-hd-video.html

• مجموعة الشرائح المدمجة ؛ إنها تدعم دقة الوضوح العالي بالحجم الكامل 720 بكسل أو 1080 بكسل.

• مدخل HDMI: واجهة إدخال HDMI البسيطة.

• إخراج VGA: واجهة إخراج إشارة VGA.

ميني HDMI ذكر إلى محول فيديو أنثى VGA

Mslchina Limited هي واحدة من أكبر الموردين الصينيين لكابل محول HDMI عالي الدقة صغير الحجم إلى محول الفيديو عالي الدقة vga wholesale1080p بالألوان الصينية (أسود ، أبيض) ، مما يوفر مبيعات عبر الإنترنت بسعر منخفض. نحن مجهزة بمصنع إنتاجي. يرجى أن يكون حرا في الجملة المنتجات السائبة العلامات التجارية الشهيرة في الأوراق المالية منا.

MSLFORCE هي أفضل شريك لتصنيع المعدات الأصلية #oem الخاص بك للصوت والفيديو ، PD ، كبل البيانات ، المحول ، المحور ومحطة الإرساء USB C ، يقع في مدينة #ShenZhen ، مركز معروف للتوزيع والتصنيع ...

لدينا تجميع المعلومات وأجهزة الكمبيوتر في الغرض اختبار لك مرجع.

MSL ، التي تقف على "MADE FOR SIMPLE LIFE" لديها اعتقاد قوي في #Designing #developing ، وتنفيذ الإنتاج الخاصة بنا.

نطلق محول USB C الجديد ومحطة الإرساء ومحطة الإرساء كل ثلاثة أشهر

نحن نساعد العملاء على تحويل المفاهيم إلى منتجات حقيقية للتحقق من الحالة الناجحة التي نقوم بها عن طريق الرابط http://www.mslforces.com/unique-design/
